Трансформатор прогрева бетона КТПТО 80

Область применения трансформатора КТПТ

• Термообработка монолитных плит, колонн, ригелей и стен при отрицательных температурах.​
• Прогрев сборных железобетонных изделий, узлов и стыков.
• Использование для прогрева грунта при устройстве фундаментов и подземных коммуникаций.​
• Применение на стройках гражданского и промышленного назначения, в мостостроении и при возведении ЛЭП.

Расшифровка обозначения КТПТО‑80‑0,38 У1

• К — комплектная.
• Т — трансформаторная.
• П — подстанция.
• ТО — для термообработки бетона и грунта.
• 80 — номинальная мощность трансформатора, кВА.
• 0,38 — номинальное напряжение на стороне НН, кВ (380 В).
• У1 — климатическое исполнение и категория размещения по ГОСТ 15150‑69 (наружная установка).

Конструкция и преимущества станции прогрева КТПТО 80

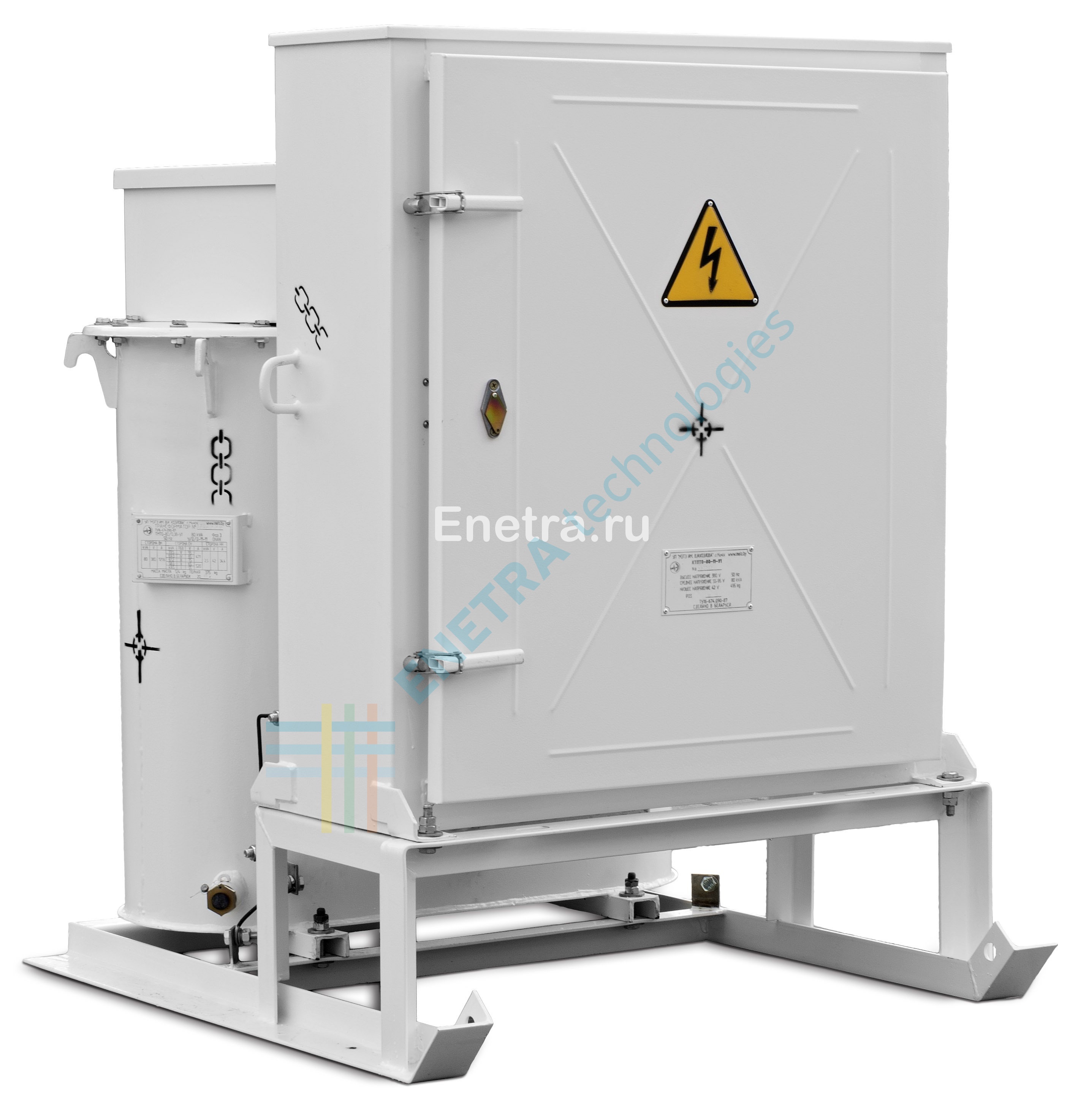

Подстанция КТПТО 80 представляет собой единый металлический блок, внутри которого размещены силовой трансформатор, аппараты защиты и коммутационные устройства. Понижающий трехфазный трансформатор мощностью 80 кВА с естественным масляным охлаждением рассчитан на длительный режим работы в тяжелых строительных условиях.

• Пять ступеней выходного напряжения 55 / 65 / 75 / 85 / 95 В позволяют подбирать режим прогрева под толщину конструкции, схему электропрогрева и температуру окружающей среды.
• Все силовое оборудование и органы управления смонтированы в защищенном корпусе, пригодном для транспортировки краном или автотехникой.
• На лицевой панели расположены приборы контроля (амперметры, вольтметр) и органы управления, что обеспечивает наглядный контроль токов и напряжений в цепях прогрева.
• Конструктивные блокировки исключают включение подстанции при открытых дверцах и уменьшают риск аварийных ситуаций.
• Шкаф управления бескаркасный, имеет защиту от брызг, его дверь запирается на замок и может быть опломбирована. Панель управления, закрепленная на петлях, располагается за дверцей шкафа, на ней расположены измерительные приборы, реле времени, сигнальные элементы и аппараты управления. За счет конструкции зажимов можно подсоединить кабель сечением до 70 мм. Есть возможность на каждую фазу можно подключить до 3 кабелей к цепям для электропрогрева.
• За защиту от коротких замыканий и перегрузок трансформатора отвечает автоматический выключатель, который установлен на вводе. Также предусмотрены выключатели-автоматы для защиты временного освещения, цепей управления и трехфазного ручного электроинструмента.

Технические характеристики

Комплектация станции прогрева

• Силовой трансформатор,
• Корпус,
• Аппараты защиты,
• Панель управления,
• Клеммные выводы для подключения проводов ПНСВ или электродов,
• Комплект эксплуатационной документации.

Условия эксплуатации и требования безопасности

Подстанция КТПТО 80 предназначена для эксплуатации на открытом воздухе при соблюдении требований инструкции по эксплуатации и норм по электробезопасности. Подключение и обслуживание выполняется только персоналом с соответствующей группой по электробезопасности.

• Перед включением проверяются сопротивление изоляции, наличие и состояние заземления, целостность кабелей и отсутствие утечек масла.
• Выбор режима прогрева и длительности термообработки выполняется согласно проекту производства работ и действующим нормативным документам по зимнему бетонированию.
• Запрещается эксплуатация подстанции при повреждении корпуса, открытых дверцах или срабатывании защитных аппаратов без выяснения причин.

Подробности оформления заказа можно узнать у специалиста по телефону. Если заполнить форму обратной связи на сайте – наш менеджер перезвонит вам через несколько минут.

Забрать трансформатор можно самостоятельно с нашего склада по адресу: Новосибирск, Богдана Хмельницкого, 90.

Обращаем ваше внимание – чтобы забрать оборудование со склада, необходимо заранее уточнить наличие товара по телефону: 8 800 770 06 88 или по электронной почте inbox@enetra.pro, а также ЗА СУТКИ передать информацию для пропуска автомобиля на склад, а именно: номер, марку, цвет, ФИО и паспортные данные водителя.

Важно: если покупатель физическое лицо – ему необходимо иметь при себе иметь паспорт/доверенность, если покупатель юридическое лицо – при себе нужно иметь доверенность и печать.

Наши клиенты могут оформить доставку в любой населенный пункт Сибирского и Дальневосточного федерального округа. Доставка осуществляется посредством транспортных компаний. Клиент может сам выбрать любую ТК, мы сотрудничаем с компаниями  Деловые линии и GTD (Кит).

Доставка оборудования производится за дополнительную плату. Для расчета стоимости доставки необходимо сообщить менеджеру место поставки, срок работы объекта поставки, возможность самостоятельной разгрузки.

В случае отгрузки трансформатора  автомобильным транспортом заказчика необходимо соблюдать следующие требования:

• Должна быть возможность верхней загрузки — открытый верх, либо съемный тент, поскольку погрузка трансформатора осуществляется кран-балкой

• Задняя верхняя либо боковая перекладина каркаса тента должна быть съемной

• Настил пола прицепа или кузова должен быть деревянным

• В кузове должны иметься узлы крепления для увязки трансформатора

Перед погрузкой настил бортовой платформы, опорные поверхности груза должны быть очищены от снега, льда и грязи. Основные борта могут наращиваться дополнительными бортами соответствующей высоты и прочности.

Размещение трансформатора в кузове транспортного средства должно обеспечить равномерное распределение его массы по всей площади бортовой платформы. Более тяжелые грузы должны размещаться ближе к продольной оси симметрии бортовой платформы автомобильного транспортного средства, а более легкие — ближе к бортам; более крупные, тяжелые грузы  размещаются снизу.

Центр тяжести груза должен находиться как можно ниже над платформой и быть в середине длины кузова автомобильного транспортного средства. При погрузке нужно учитывать эффект снижения нагрузки. При разгрузке части груза может произойти перегрузка отдельных осей в результате изменения в распределении массы груза.

Важно: масса перевозимого груза и распределение нагрузки по осям не должны превышать величин, установленных изготовителем для данного транспортного средства. Загрузка автомобиля сверх номинальной грузоподъемности не допускается.

Трансформаторы размещаются в кузове автомобиля  с соблюдением транспортной маркировки, предусмотренной ГОСТ 14192-96 «Маркировка грузов».

Погрузка и крепление оборудования в кузове автомобиля осуществляется работниками склада ООО «ЭНЕТРА».

Компания обеспечивает выполнение гарантийных обязательств, в частности ремонт силовых трансформаторов завода, по всему ассортименту продукции:

• Гарантийный срок минского силового трансформатора — 5 лет
• Гарантийный срок трансформаторных подстанций — 3 года.
